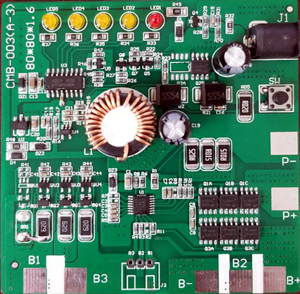

リチウムイオン 11.1Vパック 充電管理基板 残量計/保護回路付
商品情報
| 配送 |
ネコポス不可商品 |
| 製品特徴 |
リチウムイオン電池パック 11.1V 3セル（最大放電電流10.0A)用充電管理基板です。
この基板を電池パックに装着しての放電と14-22VDCアダプターに接続しての充電が同時にできます。
内蔵回路が各セルを保護しますので、追加保護回路を電池につける必要はありません。
フル充電後12.6Vで充電が遮断されます。
電池パックが電池パックがアダプター出力と同等または少ない電流で9.0Ｖ±0.05Vまで継続的に放電されると、自動的にリセットし、充電を開始します。
充電中に、放電電流が充電電流を上回った場合、電池パックは7.95±0.25Vの放電終止電圧まで放電し続け、リセット・自動充電されることはありません。充電再開するには充電端子またはACアダプターを一旦外す必要があります。 |
| 仕様 |
- 対応：
- リチウムイオン電池ｘ直列3セル（最大電流10.0A)
- 入力：
- DC14-22V 充電端子より(>35W)
入力電流：
≥2A
- 出力端子：
- P+、P- ハンダスポット
- 入力端子：
- 5.5mmx2.1mm バレルソケット メス
対応アダプターはこちら⇒DC プラグ オス
- 充電電流：
- 3.0A±0.5A
- 最大放電電流：
- 10.0A
- 残量ゲージ：
- 5段階LED表示
- 最大サイズ：
- 82mmｘ82mmｘ20mm
- 重量：
- 50g
- RoHS：
- 対応
- 使用温度：
- -40℃〜85℃
- 保護回路：
- 過充電、過放電、過電流、短絡、バランス機能
- 仕様書：
- ダウンロードはこちらから
|
| 量産価格 |
量産価格はお問合せください。 |
管理番号：C-1
